접합시공순서 [1]
작업장소
벨트의 접합작업은 다음 조건을 갖춘 장소에서 행하는 것을 원칙으로 한다.
- 전원의 사용이 용이한 곳
- 작업하기 쉬운 안정되고 수평한 곳
- 가황기(Vulcanizer)의 운반 및 설치가 용이한 곳
- 물, 습기, 분진 등이 없는 장소
- 안전하게 작업할 수 있는 곳
접합표준치수
-
- 스텝길이(Step Length)
-
벨트 강력 호칭 스텝길이(㎜) 160/2 250/3 315/4 400/5 100 200/2 250/2 315/3 400/3 400/4 500/4 500/5 600/5 630/5 150 315/2 500/3 630/4 800/5 200 400/2 600/3 630/3 800/4 1000/5 250 500/2 800/3 1000/4 1250/5 300 600/2 800/3 1100/4 1250/4 350 800/2 1000/3 1600/4 1800/5 400
-
- 접합길이(㎜)
-

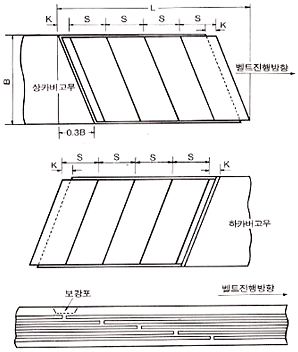

L=0.3B+S(P-1)+2K
L : 접합길이 B : 벨트폭 S : 스텝길이 P : 포층수 K : 밴드부길이
-
- 접합단면도
-
